Autodesk Revit 2014 - Bản 3 trong 1

Autodesk Revit 2014 - Bản 3 trong 1

-Lưu ý khi cài đặt :
+ Ko tắt wed trang download khi bắt đầu cài.
+ Để revit tự động load content.
http://www.autodesk.com/products/autodesk-revit-family/free-trial

Trong Revit 2014 có những chức năng cải tiến đáng kể, chúng ta hãy cùng nhau khám phá những điều mới mẻ trong Revit 2014

Displaced Views

Displaced views là một tính năng mới cho phép chúng ta  exploded mô hình ra và di chuyển các thành phần một cách tự  do, điều thông minh là chúng chỉ thực hiện ở trong view nhìn mà chúng ta sử dụng exploded và không ảnh hưởng đến toàn bộ mô hình.

Tính năng này chỉ hoạt động trong view nhìn 3D và phối cảnh, cho phép bạn tạo ra một view nhìn lắp ráp các bộ phận khi xây dựng. Chúng ta có thể dễ dàng thực hiện bằng cách vào view 3D, chọn các thành phần sau đó chọn tính năng displacement từ tab modify > create, chúng ta có thể di dời các thành phần một cách dễ dàng, chúng ta cũng có nút thiết lập để quay lại lúc ban đầu.

Các tính năng đường dẫn cho phép bạn tự động vẽ một đường thẳng từ vị trí ban đầu của các thành phần đến vị trí di dời của nó. Bạn có thể kiểm soát linestyle của dòng này từ  Style.

Dockable Windows Framework & Enhancements

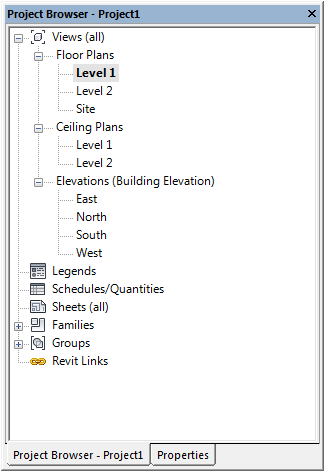

Trong những phiên bản Revit trước, các bảng tùy chỉnh Properties và Project Browser được hiển thị gồm 2 bảng riêng biệt, điều này làm cho màn hình làm việc của chúng ta đôi khi có cảm giác hơi chật hẹp, ở phiên bản Revit 2014, chúng được tích hợp lại chỉ trong một bảng điều chỉnh, chúng ta có thể di chuyển qua lại bằng các tab ở trong bảng hiệu chỉnh.

Materials

Sau thất bại với giao diện Materials ở phiên bản Revit 2013, với giao diện Materials được xem là khá phức tạp với 2 bảng tùy chỉnh, làm cho người dùng cảm thấy khó chịu, thì ở phiên bản Revit 2014 này,  hãng Autodesk đã quyết định quay trở lại  giống với giao diện ở những phiên bản trước, với việc sáp nhập lại trình duyệt vật liệu và chỉnh sửa vào một hộp thoại duy nhất, mọi thứ  điều rõ ràng trong một hộp thoại được bố trí theo thẻ. Điều này giúp cho giao diện trở nên thân thiện hơn.

Non Rectangular Viewports

Trong tính năng này chúng ta có thể tùy chỉnh được biên dạng của crop regions và callouts, chúng sẽ không còn là một hình chữ nhật mặc định như những phiên bản trước, người sử dụng có thể tùy chỉnh hình dạng của crop regions bằng cách sử dụng các công cụ phác thảo.

Chọn crop region, sau đó chọn công cụ Edit Crop từ ribbon phác thảo. Nhưng một điều đáng tiếc là bạn vẫn chỉ được giới hạn đối với các hình dạng hình chữ nhật, không có đường cong hay là vòng cung. Tính năng này sẽ làm việc trên bất kỳ crop region nào bao gồm mặt bằng, mặt bằng trần, mặt đứng, mặt cắt, chi tiết …

Room Calculation Point

Tính năng này cho phép chúng ta đặt một cái điểm tính toán của phòng lên các loại family, với điểm tính toán này nó có thể cho chúng ta biết family của ta đang nằm ở đâu trong mô hình, từ đó chúng ta sẽ có những bản thống kê chính xác vị trí của những family này.

Double Click to Edit

Chúng ta có thể kích đúp chuột vào các thành phần sau để chỉnh sửa trực tiếp trong phiên bản Revit 2014

Element type	Double-click behaviour
Assemblies	Edit assembly mode
Schedules on Sheets	Open schedule view
Views on sheets	Activate view
Wall(EditProfile)	Edit profile
Floor(EditBoundary)	Edit boundary
Ceilings(EditBoundary)	Edit boundary
Roof (Footprint)	Edit boundary
Roof (Extrusion)	Edit boundary
Slab (Edit Boundary)	Edit boundary
Beam System (Edit Boundary)	Edit boundary
Railing	Edit railing
Stairs	Edit stairs
Edit Extrusion (Form)	Edit form
Edit Revolve (Form)	Edit form
Edit Sweep (Form)	Edit form
Edit Swept Blend (Form)	Edit form
Edit Blend (Default to edit Base)	Edit base
Truss (Edit Profile)	Edit profile
Rebar	Edit rebar
Reinforcement	Edit rebar
Opening Cut	Edit sketch
Filled Region	Edit sketch
Revision Cloud	Edit sketch
Split Face element	Edit sketch

Người sử dụng cũng có thể tùy chỉnh các thiết lập nhấp kích đúp trong Option > User Interface
